Zábrus brýlových čoček

Napadlo vás někdy, jaké úsilí stojí za tím, že Vy nebo lidé ve vašem okolí mohou denně na obličeji nosit brýle, do kterých jsou zhotovené plastové nebo skleněné čočky? Podívejte se, jak v naší pražské dílně vyrábíme z polotovarů nové brýle.

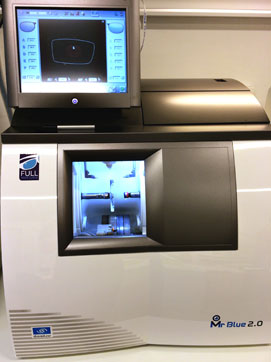

Zábrus čoček do brýlí Roland

Příprava zakázky před zábrusem

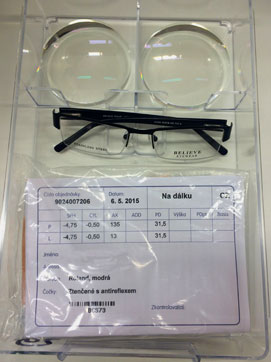

Ke každé zakázce se vytiskne dodací list, kde se doplní potřebné informace. V horní části se nachází tabulka, kam se zapisují naměřené dioptrie a ostatní údaje potřebné ke zhotovení nových brýlí. V dolní části se uvádí jméno a adresa zákazníka.

Kontrola hodnot, zaměření optického středu a natočení čočky do potřebné osy cylindru.

Postup, který je nutný před samotným začátkem výroby. U brýlové čočky se zkontrolují potřebné parametry aby vše odpovídalo požadovaným hodnotám zákazníka.

Označení optického středu brýlové čočky.

Jakmile je vše zaměřeno a čočka je ve správné poloze, označí se optický střed čočky, aby mohl začít její zábrus.

Označení osy cylindru

V případě, že se jedná o cylindrické provedení, zvýrazní se zaměřené osy cylindru, aby se předešlo jejich přetočení.

Uložení zakázky do centrovací věže

Než začne samotný zábrus, musí se všechny údaje vložit do centrovací věže.

Získání tvaru obrub z fólie

Do centrovací věže se vloží folie z očnice obruby nebo celá obruba (podle typu obruby).

Skenování tvaru obrub

Jehla objetím folie, nebo vnitřku obruby, naskenuje potřebný tvar pro zábrus.

Centrace brýlové čočky podle hodnoty PD, výšky, osy cylindru a tvaru

Po nahrání tvaru očnice se do centrovací věže vloží nacentrovaná brýlová čočka. Po zadání PD a výšky zábrusu se čočka posune do požadovaných hodnot naznačených na displeji.

Přesun tvaru obrub z centrovací věže do brusu

Jakmile jsou zadány všechny údaje a čočka je přesně vycentrovaná, odešle se tvar a parametry do brousící části přístroje.

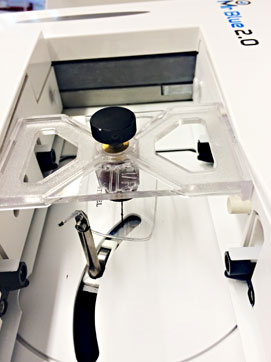

Přilepení nosné přísavky, která udrží čočku během broušení v požadované poloze

Než se čočka přesune z centrovací věže do brusu, je potřeba opatřit čočku přísavkou, která udrží čočku v požadované poloze po celou dobu broušení.

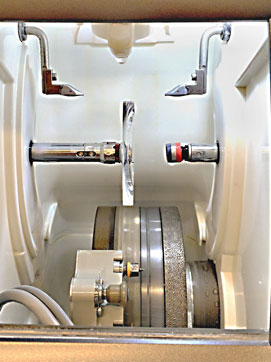

Vložení čočky do držáku nad brusné kotouče

Jakmile je brýlová čočka opatřena přísavkou, vloží se do brusu. Brousit se začíná vždy pravá čočka.

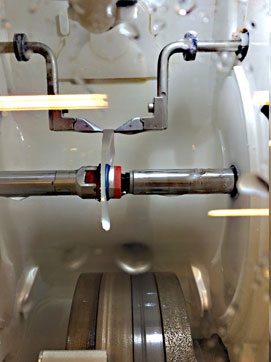

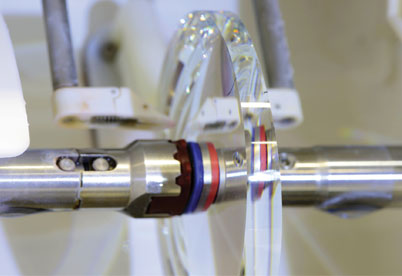

Uchycení brýlové čočky

Čelisti brusu uchytí a pevně sevřou čočku, aby se během zábrusu nevychýlila ze své osy.

Naznačení tvaru pro kontrolu okrajové tloušťky a výpočet potřebné drážky (pro vázané obruby)

Nyní si brus naznačí požadovaný tvar a zkontroluje, zda je brýlová čočka dostatečně silná na vyrobení potřebné fazety (podle typu obrub).

Kontrola naměřených údajů a nastavení polohy drážky pro vsazení nosného silonu

Po přenesení tvaru přímo z čočky lze nastavit umístění potřebné fazety, případně větší rozměry tvaru čočky (pouze u vrtaných nebo vázaných typů).

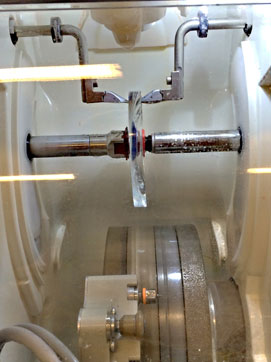

Frézování potřebného tvaru

Jakmile jsou všechny potřebné údaje zadány, je na řadě samotný zábrus (zatím jen hrubého tvaru).

Kontrola tvaru

Čočka bez drážky se nejprve zkontroluje, zda její tvar a požadovaná velikost odpovídá zadaným parametrům.

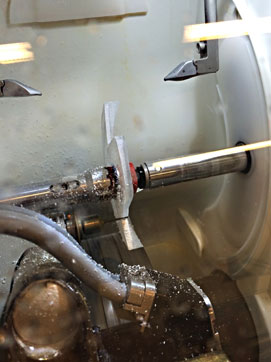

Zhotovení drážky

Do čočky ještě zbývá vyfrézovat drážku pro uchycení nosného silonu nebo střechovou fazetu aby čočka správně držela v obrubě (podle typu obruby). Jako poslední se zhotovuje ochranná fazeta, která otupí ostré hrany čočky.

Zasazení vybroušené čočky do obruby

Hotové čočky se posléze zasadí do vybraného modelu. Před odesláním ještě proběhne výstupní kontrola, která potvrdí přesnost všech parametrů.


Z jiné perspektivy...
